本文分析比亚迪宋PLUS DM-i的充电机：

前文分析了充电机的结构件资本：

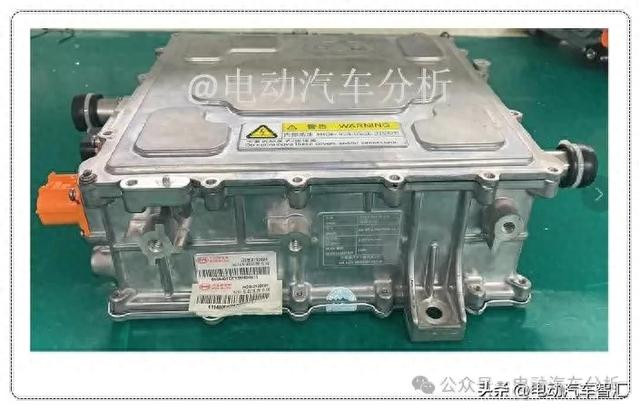

图1 充电机外不雅

本集分析充电机的使命旨趣：

01

充电机接口

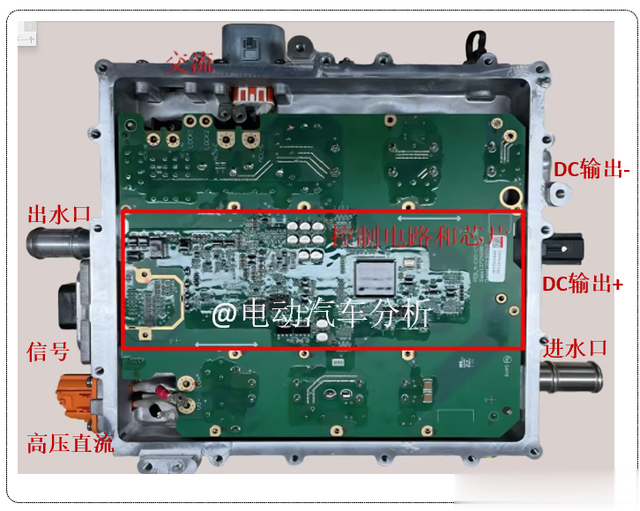

比亚迪充电机的接口，如下图：

1）输入AC有计划

2）输出DC直流高压

3）输出DC直流12V

4）冷却水入口和出口

图2 充电机接口

02

上头电路板正面

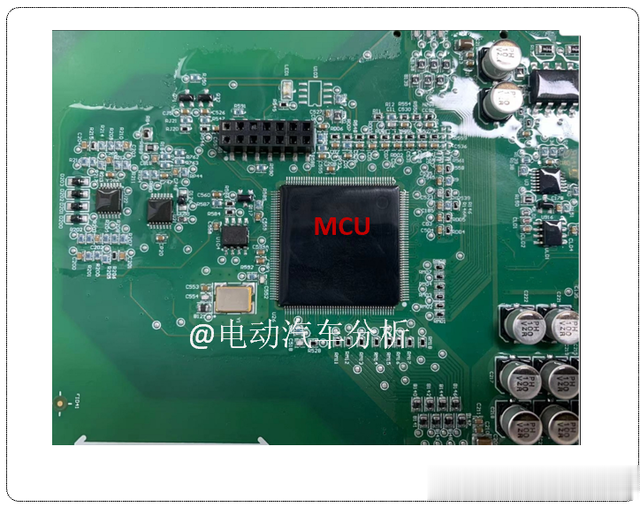

电路板正面是主控电路，已矣芯片MCU如下图所示：

采用好意思国TI品牌，管脚176Pin；

型号为：TMS320F28075PTPQ

图3 主控芯片MCU

03

上头电路板后头

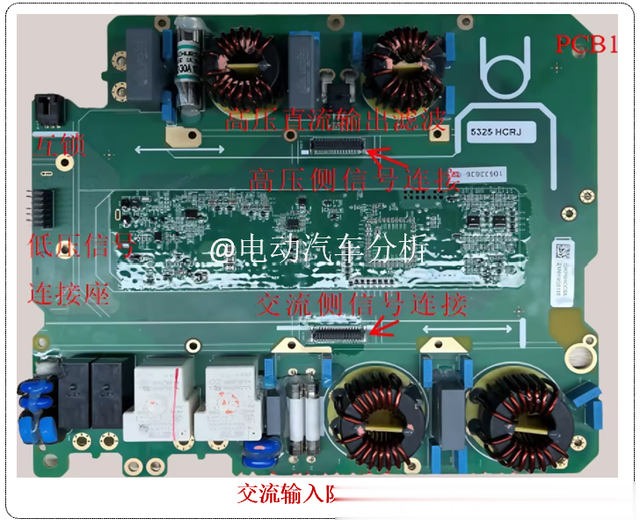

充电机上头电路板后头，如下图所示：

下端是有计划输入防浪涌和EMI滤波电路

上端是高压直流输出滤波电路

图4 后头电路板

04

陡立电路板阻隔

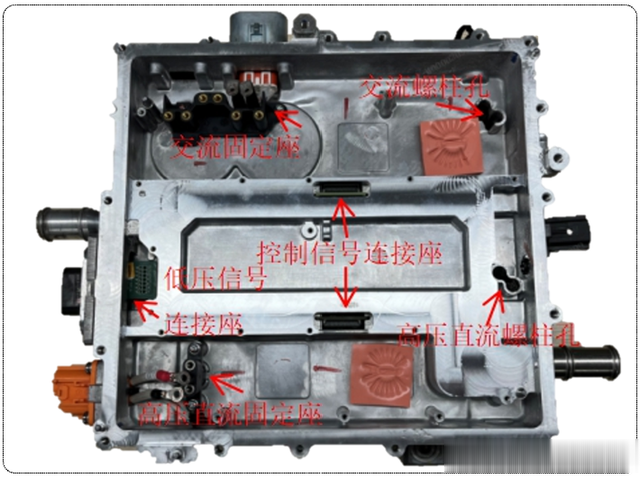

充电机陡立的电路阻隔板，如下图：

图5 电路阻隔板

要而论之，比亚迪充电机采用陡立两层PCB结构，功率回路通过螺柱衔接，功率信号通过板对板衔接器衔接。主要包括四款PCB，正面的已矣电路&输入输出EMI滤波板（PCB1），EMI滤波电感采用导热泥贴壳散热。

下集先容：功率电路板

个东说念主分析不及之处，接待世界品评指正！

接待一又友们点赞、眷注！

分析评释：

1）车企通过与竞品对标，学习好的盘算推算，从而进步车型的盘算推算水平，以满足客户的需求；

2）技艺在合手续地迭代更新，分析信息不代表企业的最新技艺实力。
